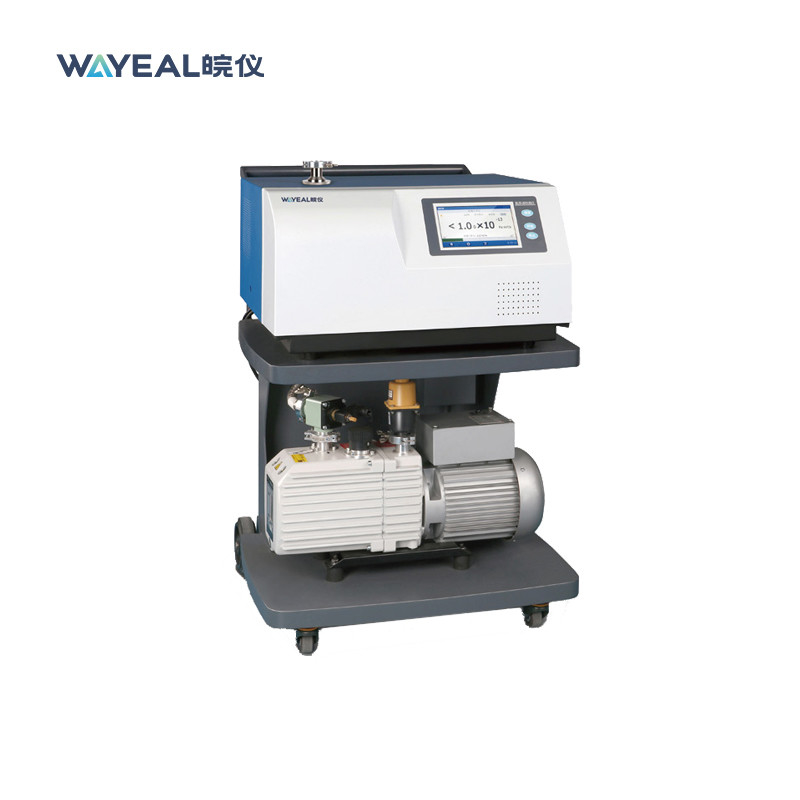

SFJ-231 GIS漏れ検出用のヘリウム質量スペクトロメトリ漏れ検出装置

SFJ-231 GIS漏れ検出用のヘリウム質量スペクトロメトリ漏れ検出装置

ヘリウム質量スペクトロメトリ漏れ検出装置

ヘリウム質量スペクトロメトリ漏れ検出器

起源の場所:

アンホイ、中国

ブランド名:

Wayeal

証明:

ISO90001, CE

モデル番号:

SFJ-231

連絡 ください
引金 を 求め て ください
製品詳細
サイズ:
645*678*965mm
製品名:
ヘリウム漏れ検出器
作業温度:
0〜40°C
色:
blue+white
適用5:
冷凍の企業
検出範囲:
5.0*10-12~1.0*10-3
ハイライト:

ヘリウム質量スペクトロメトリ漏れ検出装置

,

ヘリウム質量スペクトロメトリ漏れ検出器

支払いと送料の条件
最小注文数量
1部分
価格
交渉可能
パッケージの詳細
木の場合ごとの1部分
受渡し時間
35 日
支払条件
L/C,T/T
供給の能力
月あたり50枚
製品説明

SFJ-231 GISリーク検出用ヘリウム質量分析リークディテクタ装置

ヘリウム質量分析リークディテクタは、密閉容器の漏れを迅速に位置決めし、定量的に測定するための機器です。

SFJ-231ヘリウムリークディテクタのパラメータ

製品名

ヘリウムリークディテクタSFJ-231

寸法

645*678*965mm

動作温度

0~40℃

検出可能な質量

2、3、4(H2、He3、He4)

ユーザーインターフェース

7インチカラータッチスクリーン

検出方法

ヘリウムリーク検出

最小リーク検出率(Pa.m3/s)/真空モード

5*10-13Pa·m3/s

通信インターフェース

RS232/485、USB*2

最大許容リーク検出圧力(Pa)

1500

イオン源

2個、イリジウムコーティング酸化イットリウム、自動切り替え

主な特徴

質量分析リークディテクタ、ヘリウム質量分析リークディテクタ、ヘリウムリークテスト

最小リーク検出率(Pa.m3/s)/スニファモード

5*10-9 Pa·m3/s

起動時間

2分

リーク検出ポート

DN25KF

電源

AC220V、50Hz/60Hz

言語

中国語/英語

高電圧GIS装置におけるSFJ-231ヘリウム質量分析リークディテクタの応用/電力業界におけるSF₆ガス気密性試験

1. 背景と原理
高電圧ガス絶縁開閉装置(GIS)は、絶縁およびアーク消滅媒体としてSF₆ガスを使用しています。そのシール性は、絶縁性能、アーク消滅能力、および運用上の安全に直接影響します。SF₆の漏れは、絶縁強度の低下、アーク消滅の失敗、さらには機器の故障につながる可能性があります。
ヘリウム質量分析リーク検出は、ヘリウム(He)の小さな分子サイズ、高い透過性、SF₆との非反応性、およびSFJ-231リークディテクタの超高感度(真空モードでの最小検出可能リーク率:5.0×10⁻¹³ Pa・m³/s)により、GISシールテストの主要な方法です。トレーサーガスとしてヘリウムを使用することにより、ディテクタはヘリウム信号を捕捉して漏れを特定し、リーク率を定量化します。
2. リーク検出方法(SFJ-231の仕様に基づく)
SFJ-231ヘリウムリークディテクタは、真空モード(高感度)とスニファモード(加圧システムに便利、最大許容圧力:1500 Pa)をサポートしています。
真空モードリーク検出(高感度、真空引きされたGISが必要)
用途:新しく設置された、オーバーホールされた、または分解されたGIS(内部のSF₆が除去され、真空を適用できる場合)。
原理:

  • GISチャンバーを≤1 Paまで真空引きします。
  • SFJ-231をDN25KF真空ポート経由で接続します。
  • 疑わしいリークポイント(溶接部、フランジなど)に外部からヘリウムを噴霧します。
  • 漏れが存在する場合、ヘリウムがチャンバーに入り、ディテクタをトリガーします。
  • 利点:SFJ-231の超高感度(5.0×10⁻¹³ Pa・m³/s)を利用して、微小リークを検出します。

真空モードの手順
ガスパス接続: GISチャンバー→SFJ-231(DN25KF)→真空ポンプ(耐圧ホース)を接続します。
真空引き: ≤1 Paまでポンプダウンします(低圧=高感度)。
検出設定: 真空モードに設定し、応答時間(<1秒)、アラームしきい値(DL/T 596-2021に準拠)を調整します。
ヘリウムスプレーテスト: GIS装置の外部の疑わしいポイントにヘリウムを噴霧します(検出ポイントから5〜10mm、3〜5秒間保持し、SFJ-231の応答時間(<1秒)を使用して信号を観察します)。リークディテクタがリーク率の急激な増加(数値と曲線の同期した変化)を示した場合、そのポイントがリークポイントであり、リーク率の値を記録します。その後、再検査と確認を行います。
