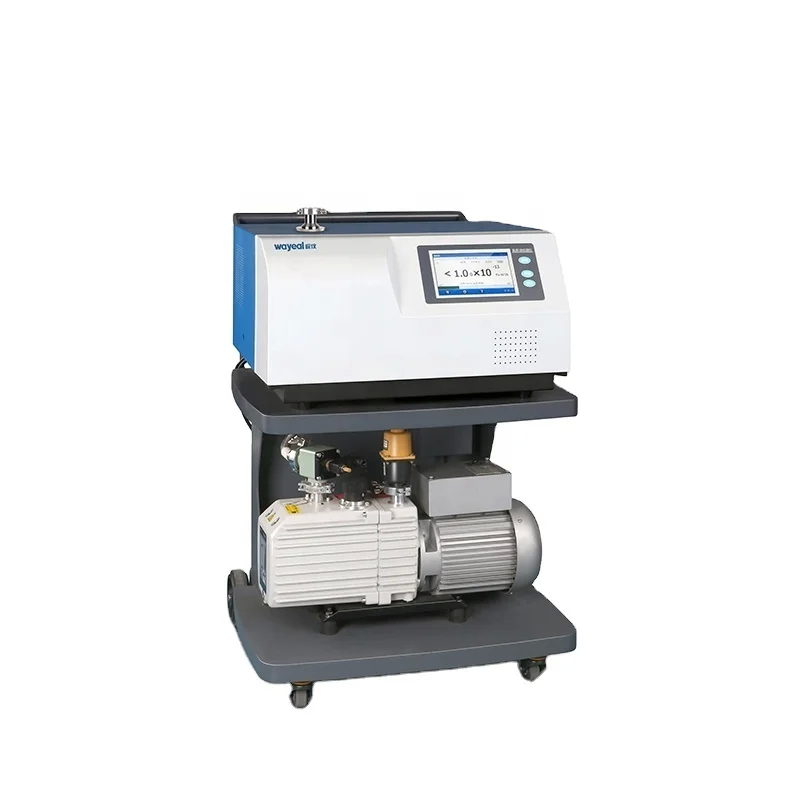

電力業界向け1500Paスニッファーヘリウムリーク検出装置
SFJ-231ヘリウムリーク検出器の技術パラメータ
最小検出可能リーク率(Pa·m³/s) / 真空モード | 5.0*10-13 P·m3/s |
最小検出可能リーク率(Pa·m³/s) / スニッファーモード | 5.0*10-9 P·m3/s |
最大許容リーク検出圧力 (Pa) | 1500 |
応答時間 | <1秒 |
起動時間 | ≤2分 |
検出可能な質量 | 2、3、4(H2、He3、He4) |
マンマシンインターフェース | 7インチカラーLCDタッチスクリーン |
イオン源 | 2個、イリジウムコーティング酸化イットリウム、自動切り替え |
I/O 入力/出力インターフェース | 8つの入力と8つの出力 |
通信インターフェース | RS232/485、USB*2 |
MESインターフェース | 標準 |
リーク検出ポート | DN25KF |
電源 | AC220V、50Hz/60Hz |
動作温度 | 0~40℃ |
言語 | 英語 |
リーク率表示 | 図、棒グラフ、曲線グラフ |
寸法 | 645*678*965mm |
高電圧GIS機器におけるSFJ-231ヘリウム質量分析リーク検出器の応用 / 電力業界におけるSF₆ガス気密性試験
ヘリウム質量分析リーク検出は、ヘリウム(He)の小さな分子サイズ、高い透過性、SF₆との非反応性、およびSFJ-231リーク検出器の超高感度(真空モードでの最小検出可能リーク率:5.0×10⁻¹³ Pa⋅m³/s)により、GISシールテストの主要な方法です。トレーサーガスとしてヘリウムを使用することにより、検出器はヘリウム信号を捕捉してリークを特定し、リーク率を定量化します。
SFJ-231は、真空モード(高感度)とスニッファーモード(加圧システムに便利、最大許容圧力:1500 Pa)をサポートしています。GIS機器の場合、スニッファー法は以下で使用できます。
スニッファーモードリーク検出(加圧GIS用、現場での利便性)
用途:稼働中のGIS(内部でSF₆が加圧されていますが、圧力は1500 Pa以下でなければなりません。それ以上の場合は、最初に圧力を下げてください)。
原理:少量のヘリウム(SF₆と混合、絶縁性能に影響を与えない)をGIS機器に注入し、SFJ-231のスプレーガン(I/Oインターフェースを介して接続)を使用して疑わしい箇所に近づけます。リークがある場合、ヘリウムはSF₆とともに漏れ出し、スプレーガンによって捕捉され、リーク検出器に送信されてリーク率検出を実現します。
技術的適合性: スニッファーモードでの最小リーク率は5.0×10-⁹ Pa⋅m³/sで、応答時間は<1秒であるため、リークを迅速に特定することが可能であり、迅速な現場検査に適しています。
吸引ガンモードでのリーク検出の手順(加圧されたGIS機器)
1. トレーサーガスの注入
ヘリウムガスをGIS機器に注入します。機器の充填ポートから、SF₆の体積の1%から5%の純粋なヘリウムを注入します(混合物が均一であることを確認し、ヘリウムガスがすべてのチャンバーに拡散するように30分以上放置します)。
2. スニッファーの接続とパラメータ設定
スニッファーをI/Oコネクタ(8つの入力と8つの出力)を介してSFJ-231に接続し、タッチパネルで「スニッファーモード」に切り替え、スニッファーの流量(デフォルト値、または現場に合わせて調整)とリーク率アラームしきい値を設定します。
3. スニッファー検出
スニッファーを手で持ち、疑わしい箇所に近づけ(距離1~3mm)、ゆっくりと移動させます(速度≤5cm/s)。すべてのシール面を確実にカバーしてください。
リーク検出器がリーク率がしきい値を超えている(例:5.0×10-⁹ Pa⋅m³/s)ことを示している場合は、その箇所をリーク箇所としてマークし、リーク率と場所を記録します。
4. 定量試験
リーク箇所に対してスニッファーを10秒間安定させ、平均リーク率を最終結果として取得します。
